Фев 4 2026
ГАЗ 66. Шишига для Нивавода. pt5

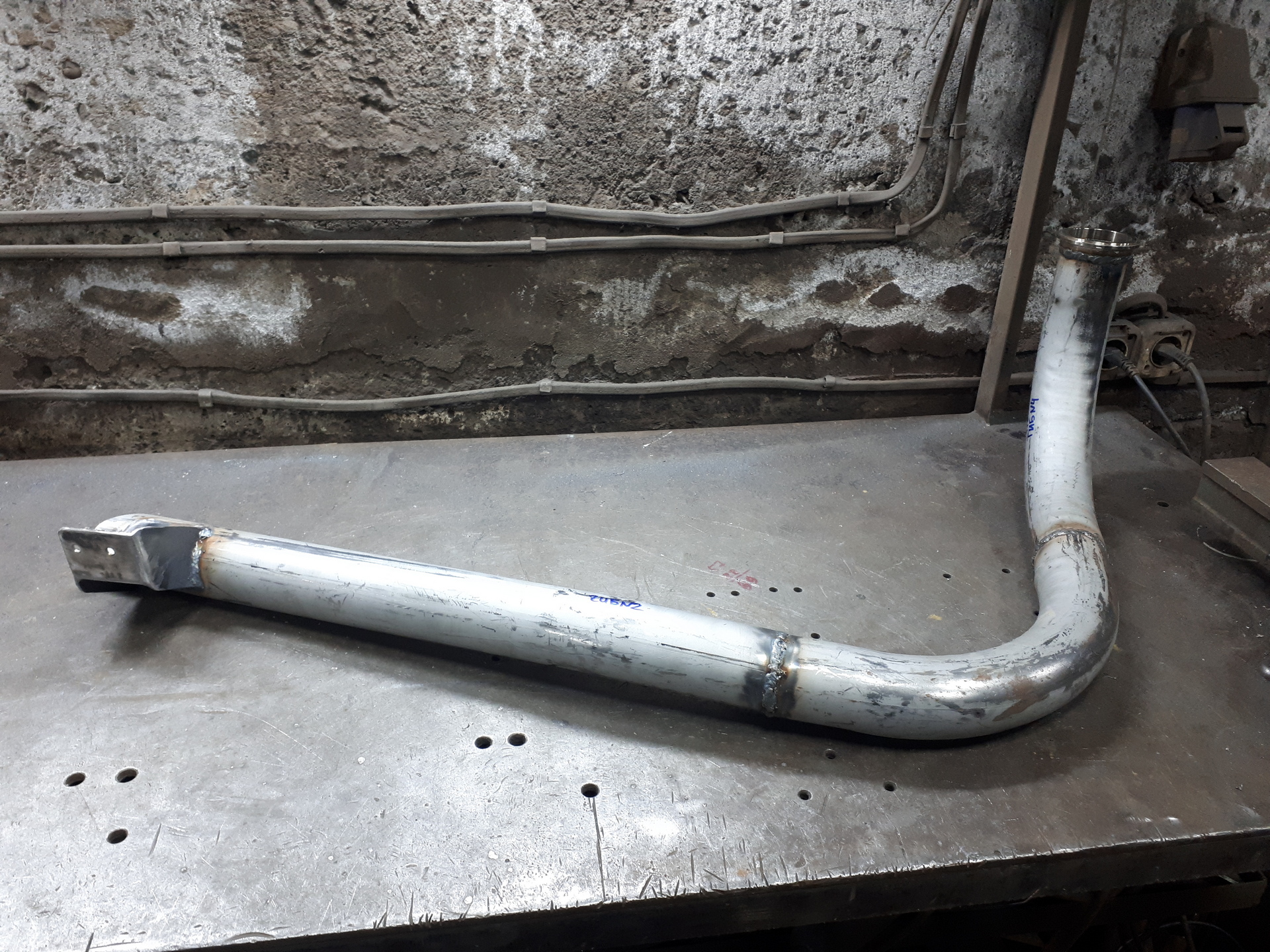

сделал трассу выхлопной системы
использовал трубы от ЗИЛа
труба приемная глушителя ЗИЛ130 (левая) 130-1203011 — 1 шт.
труба приемная глушителя ЗИЛ130 (правая) 130-1203011 — 1 шт.
труба приемная глушителя ЗИЛ131 (левая) 131-1203011 — 1 шт.

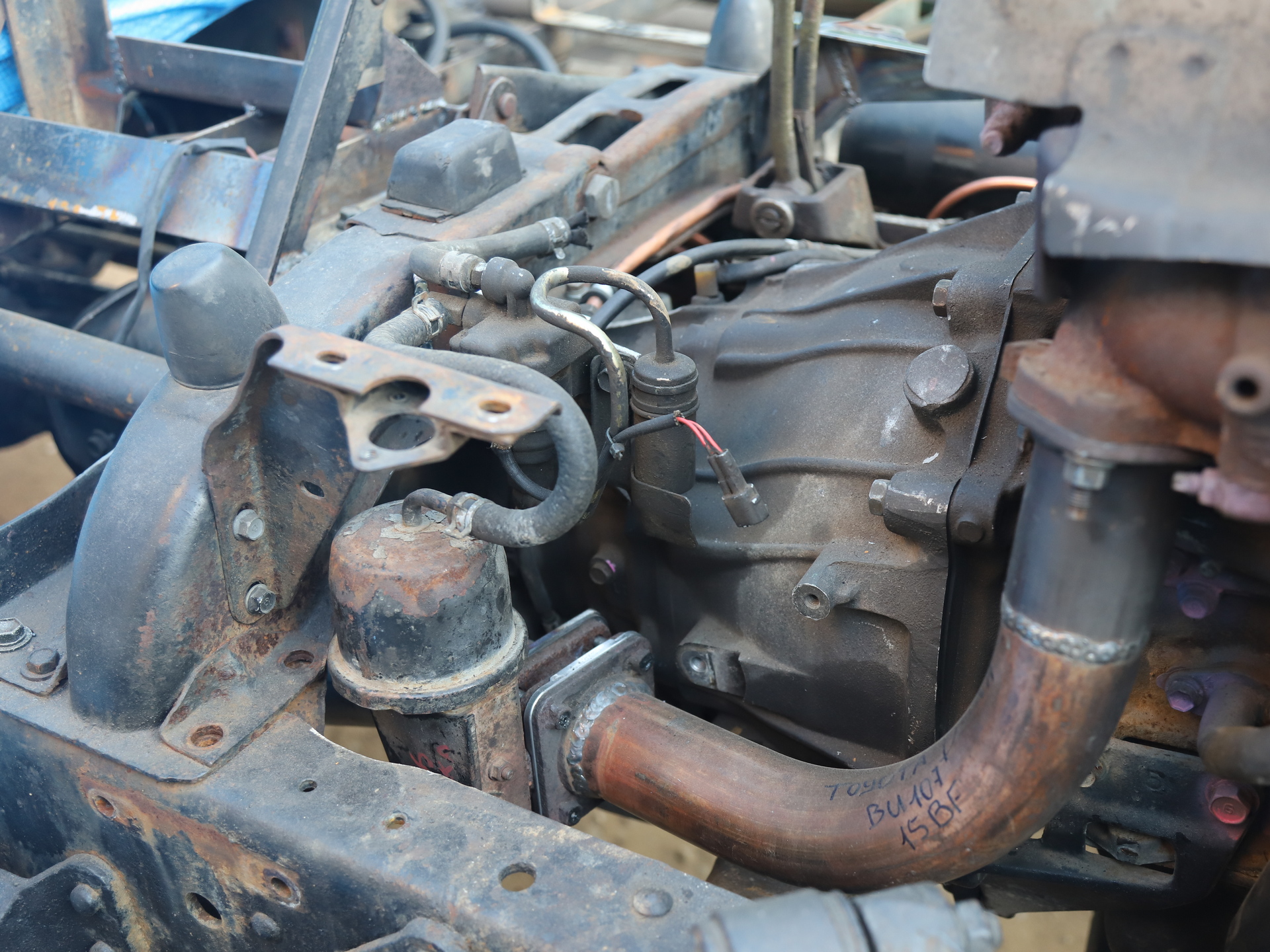

приемная труба от Toyota Dyna 15B BU112
горный тормоз с клапаном управления Toyota Dyna
прокладки глушителя (горный тормоз) Toyota 46759-36040 — 2 шт.
бочка выхлопная Magnaflow style 63мм длина 560мм нержавейка
гофра глушителя 63мм длина 200мм

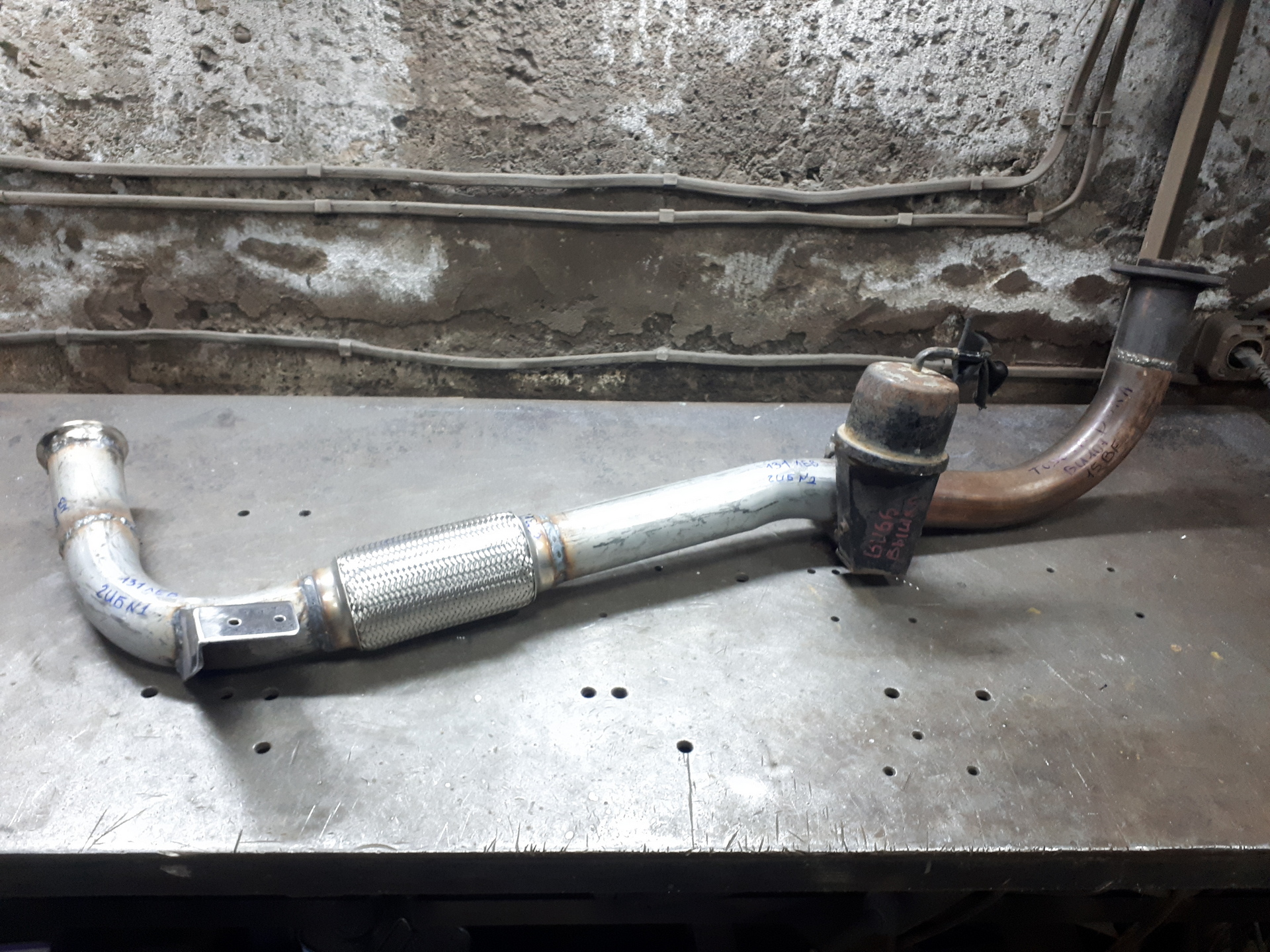

выхлопная система состоит из трех частей.. соединение через V-band хомуты с фланцами 63мм нержавейка
крепления выхлопной системы от Toyota Dyna и LC8x
17567-17010/61030
———-

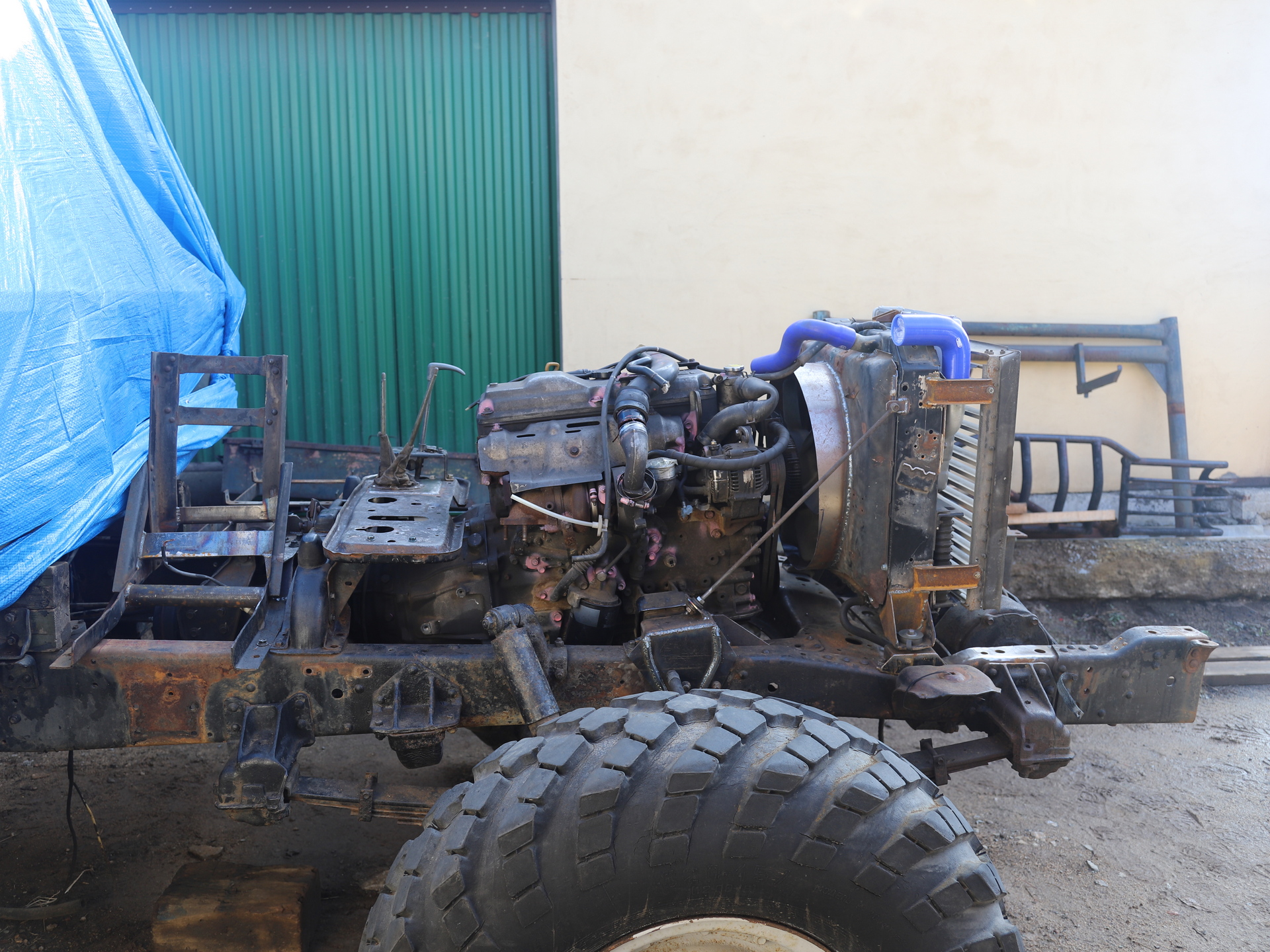

на радиатор ДВС изготовил диффузор под вентилятор охлаждения
частично использовал диффузор от 66..
диаметр вентилятора ГАЗ 66 — 450 мм.. диаметр диффузора ГАЗ 66 — 482 мм .. зазор 16 мм ..
в своем варианте этот зазор между лопастями вентилятора и диффузором сделал 30 мм..
диаметр вентилятора Toyota 15B-T — 430 мм .. диаметр диффузора — 490 мм ..
хуже электропроводки и кузовни могут быть только ТРУБКИ.. куча трубок..
продумай, загни, проложи, закрепи..

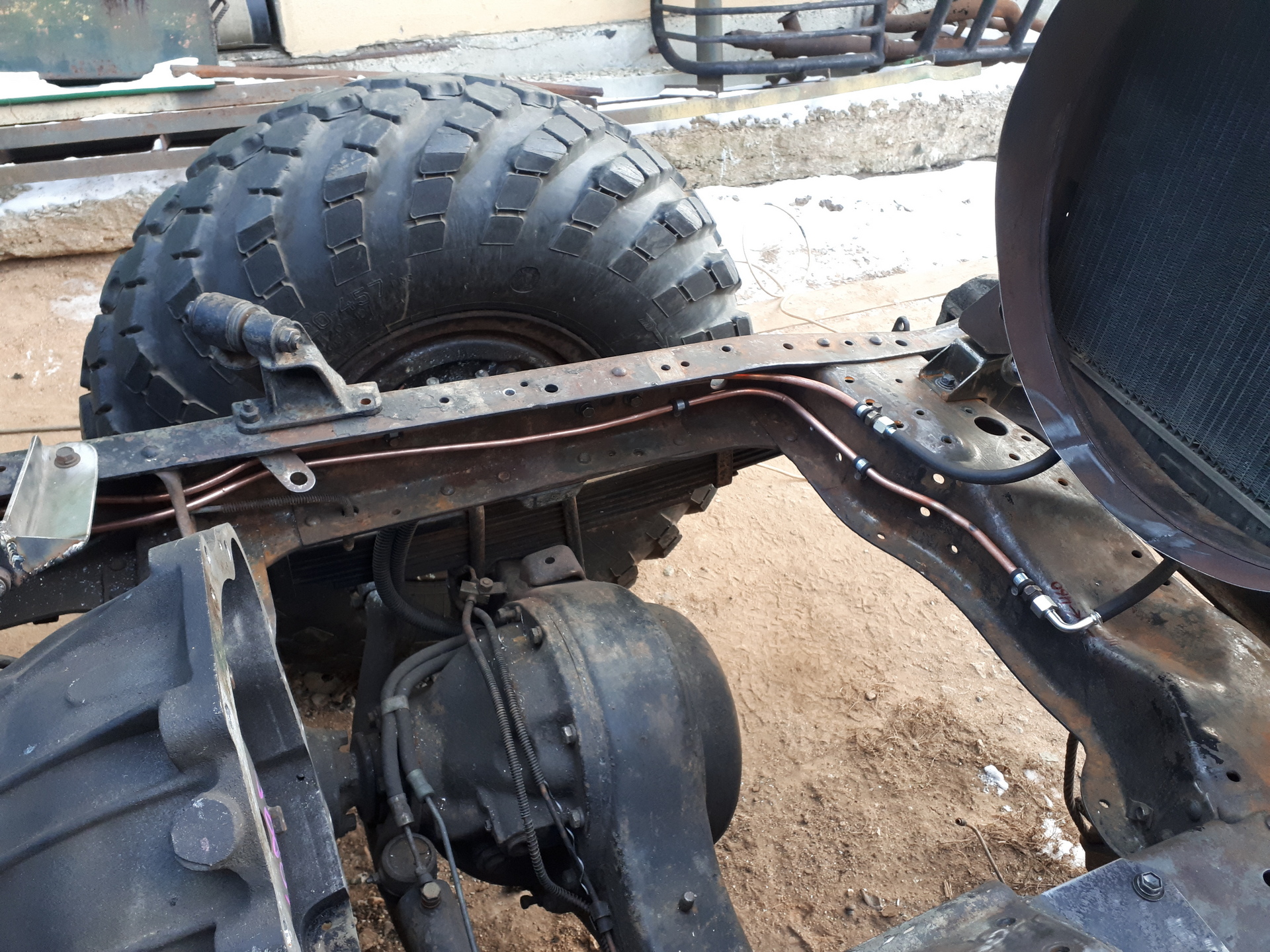

проложил трубки для охлаждения жидкости АКПП до радиатора ДВС.. в него впаян специальный змеевик для жидкости АКПП..
после змеевика — радиатор охлаждения жидкости АКПП ..
трубки медные 10х1 .. с развальцовкой и соединением гайкой под гидравлические штуцера с опрессовкой резиновых шлангов (как на шлангах высокого давления)
для крепления трубок использую резиноармированные хомуты под болт
по той же схеме делаю и топливные магистрали — подачи и обратки топлива
подача — медная трубка 10х1
обратка — медная трубка 8х1
соединением гайкой под гидравлические штуцера и опрессовкой резиновых шлангов

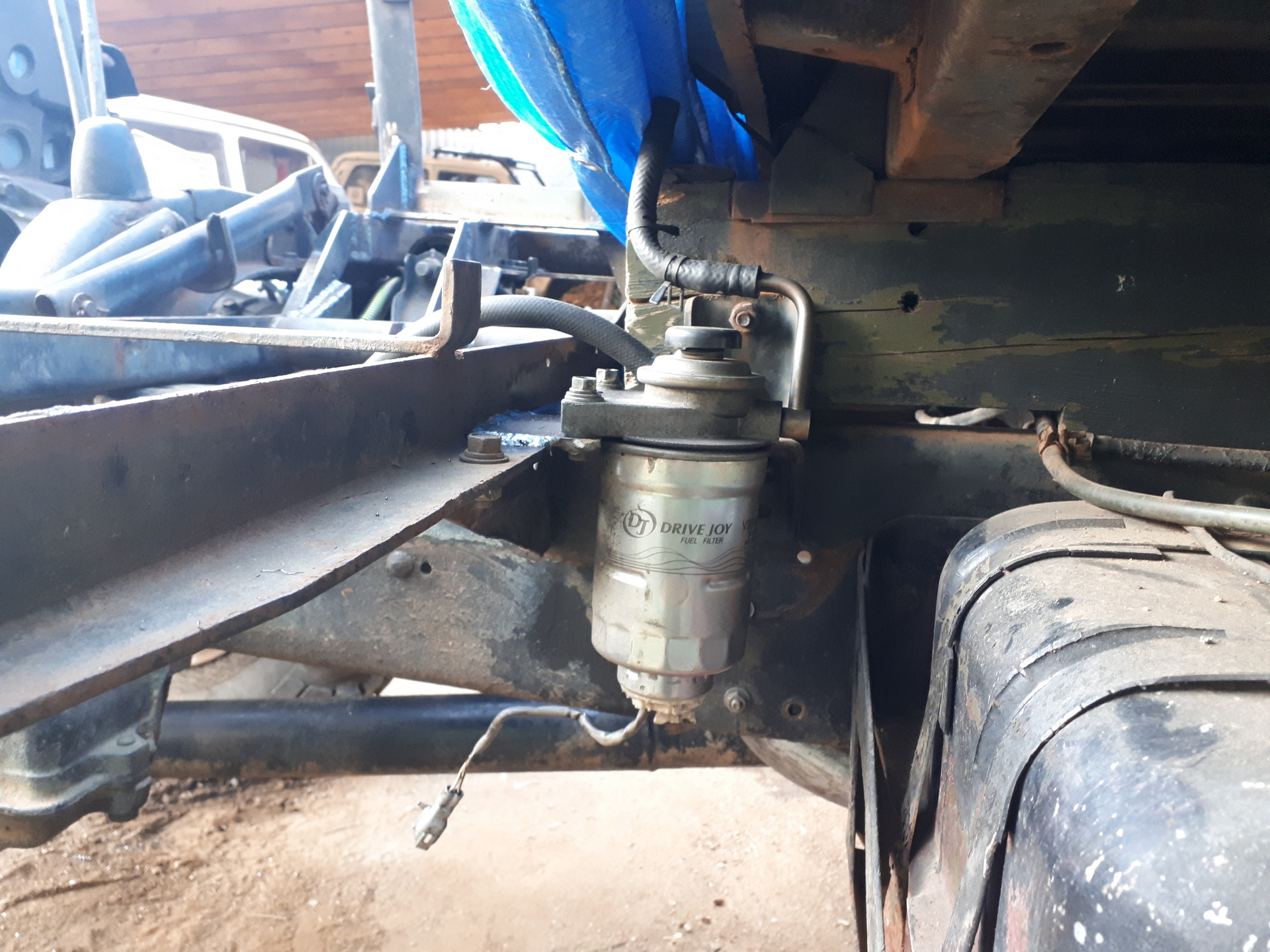

установил топливный фильтр тонкой очистки топлива с ручным подкачивающим насосом Toyota Dyna 15B..
пока поставил обычный .. но есть варианты с подогревом
для вакуумной системы установил два ресивера ..
вакуумные магистрали — медная трубка 12х1

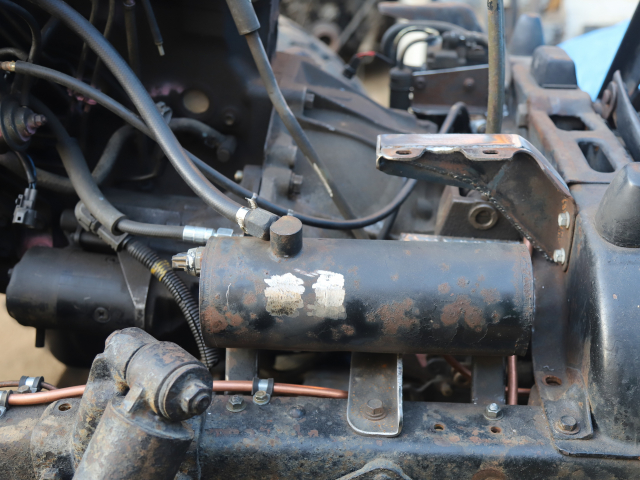

после вакуумного насоса — ресивер вакуумный Toyota DYNA 3L LY280 2,2 л. (диаметр 102 мм, длина 285 мм).. с аварийным датчиком и обратным клапаном ..
дополнительный ресивер вакуумный Subaru Legacy BR5, BR9 EJ206 3,6 л. (диаметр 152 мм, длина 200 мм)
