ГАЗ 66. Шишига для Нивавода. pt10. Доработка РК ГАЗ66

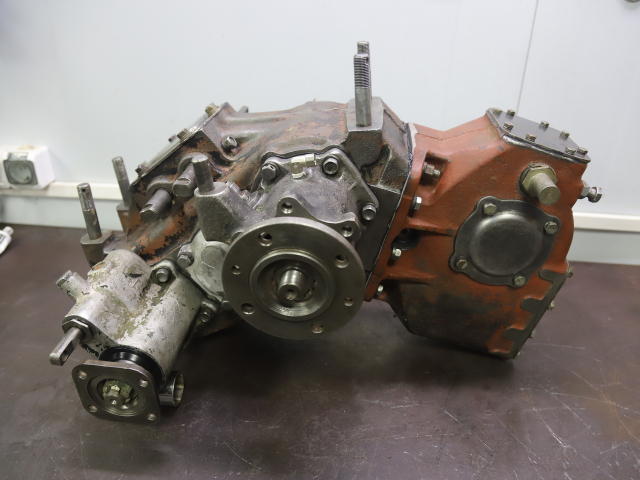

доработка КОМ на раздатку ГАЗ66 для возможности работы на нейтральной и пониженной передаче в РК

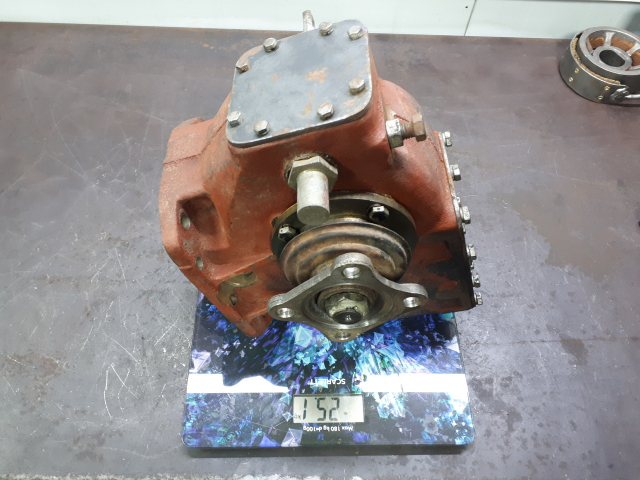

вес КОМа на раздатку ГАЗ66 — 25,1 кг.

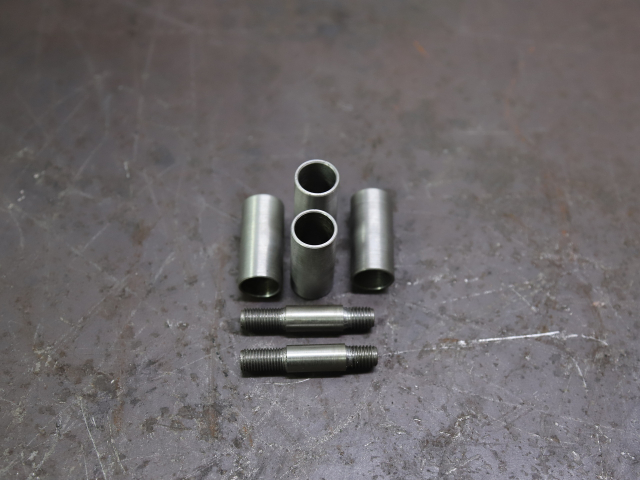

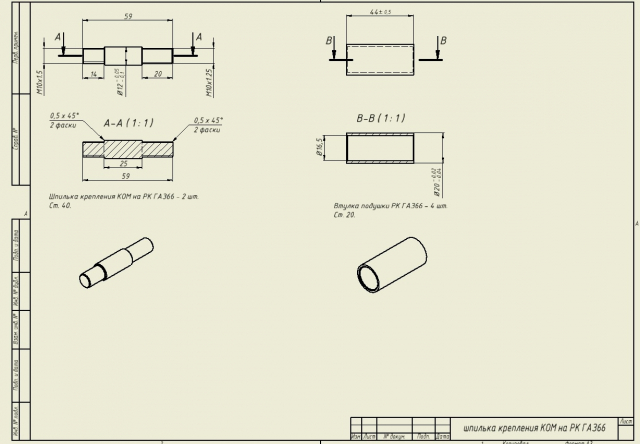

1. для установки и центровки КОМа на раздатку ГАЗ 66 изготовлены шпильки крепления с центровочным утолщением
за одно изготовил новые втулки для подвеса раздатки
2. смещение ведущей шестерни КОМа чтобы обеспечить зацепление с шестерней пониженной передачи на первичном валу РК ГАЗ 66 в положениях нейтрали и пониженной передачи

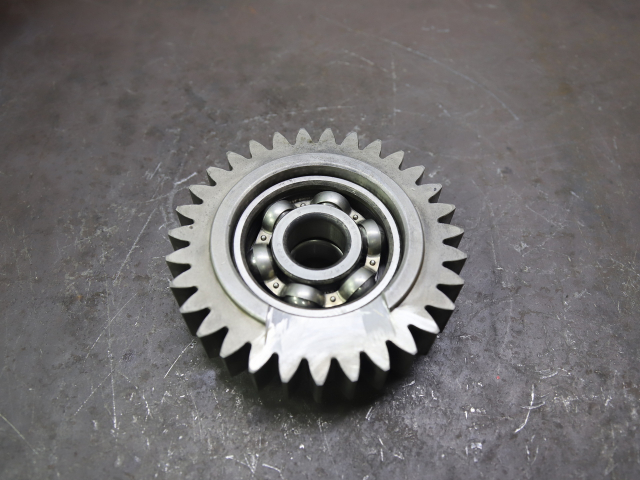

один из шариковых подшипников 406 с динамической грузоподъемностью — 43.6kN установленных в ведущей шестерне

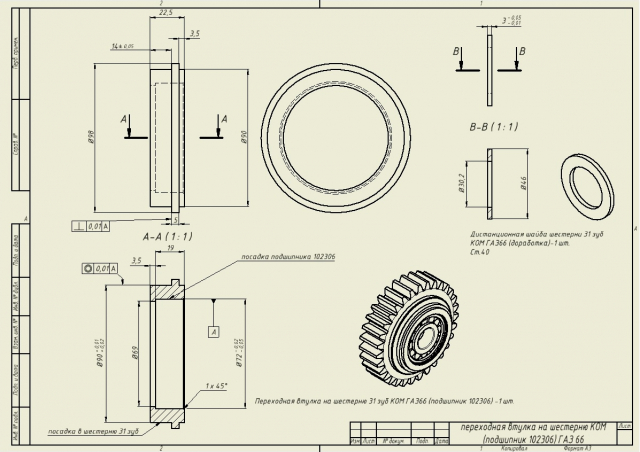

меняется с использованием переходной втулки на роликовый подшипник 102306 с динамической грузоподъемностью — 45.6kN ..
при установке ведущего вала добавляется дистанционная шайба толщиной 3 мм ..
на ведущей шестерне выбирается сектор для установки..

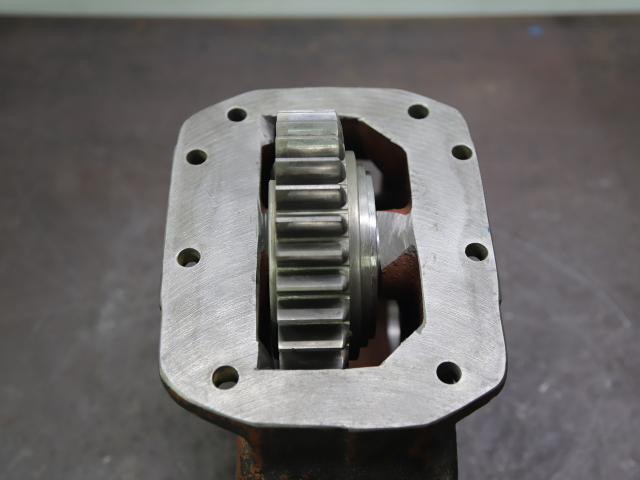

корпус КОМа немного подпиливается для установки ведущей шестерни и обеспечения зазора между ведущей шестерней и корпусом КОМ

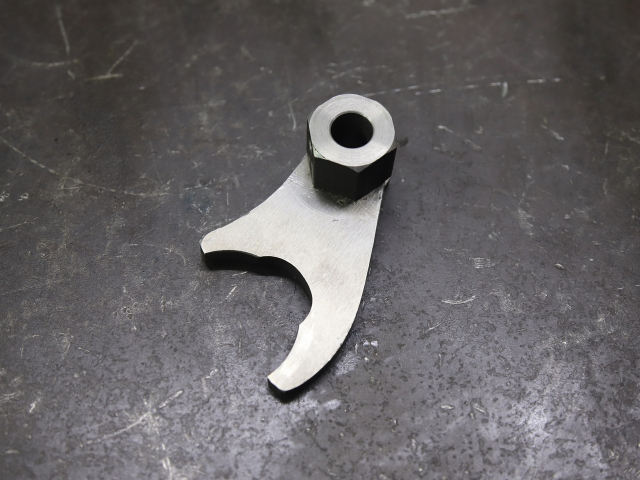

3. для обеспечения правильного зацепления между ведущей шестерней и ведомой шестерней КОМа.. изменяется место положение вилки включения ведомой шестерни КОМ

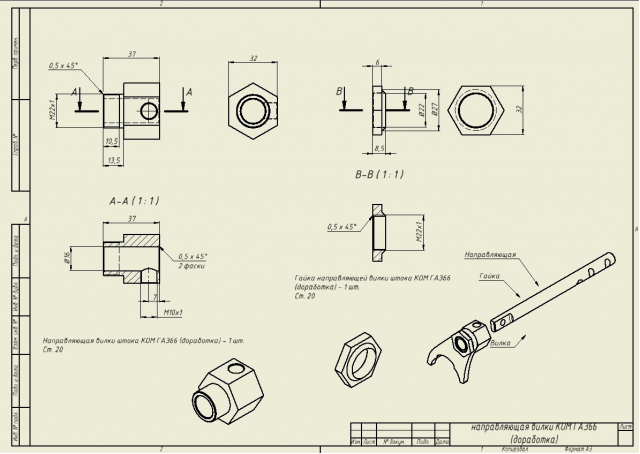

изготавливается направляющая втулка и гайка на шток переключения КОМа..
———-
внесение изменений в конструкцию модернезированной РК ГАЗ 66/БТР60 для возможности работы КОМа на пониженной или нейтральной скорости в РК
1. изменяется местоположение шестерни пониженной на первичном валу при включенной пониженной передачи..

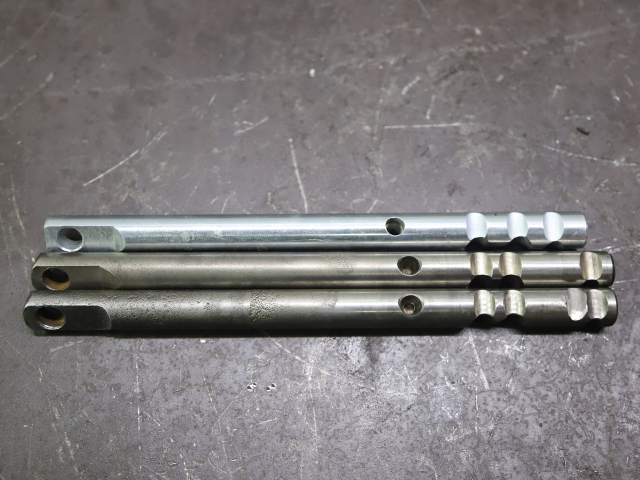

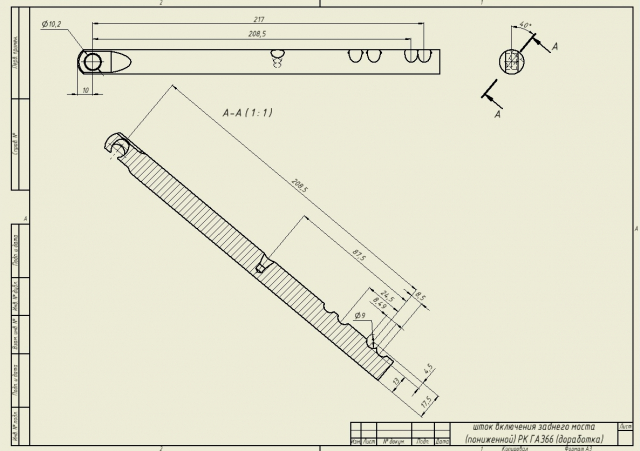

для этого на штоке РК переключения пониженной/повышенной передачи нарезается дополнительная канавка под механизм фиксации передач
для ограничения перемещения штока РК переключения пониженной/повышенной передачи на него устанавливается упорная втулка

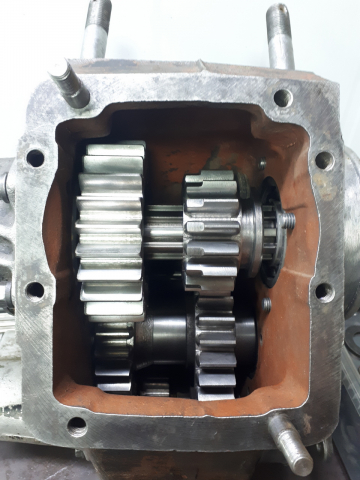

2. для обеспечения правильного зацепления шестерни пониженной на первичном валу и шестерни промежуточного вала при включенной пониженной передачи

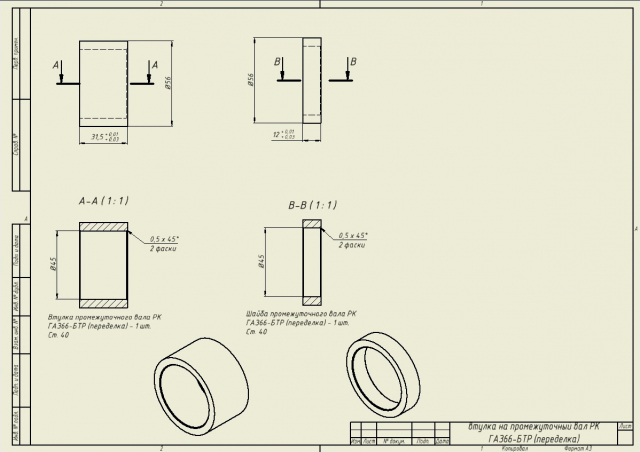

дистанционными втулками на промежуточном валу обеспечивается правильное положение шестерни..
в итоге ширина пятна контакта шестеренок РК-КОМ на нейтральной — 26 мм. .. на пониженной передаче — 21 мм.
лебедкой можно работать и на повышенной передаче в РК.. ширина контакта — 14 мм .. но аккуратно
в КОМе для лебедки устанавливаемой на МКПП ширина пятна контакта шестеренок МКПП-КОМ — 16 мм.
